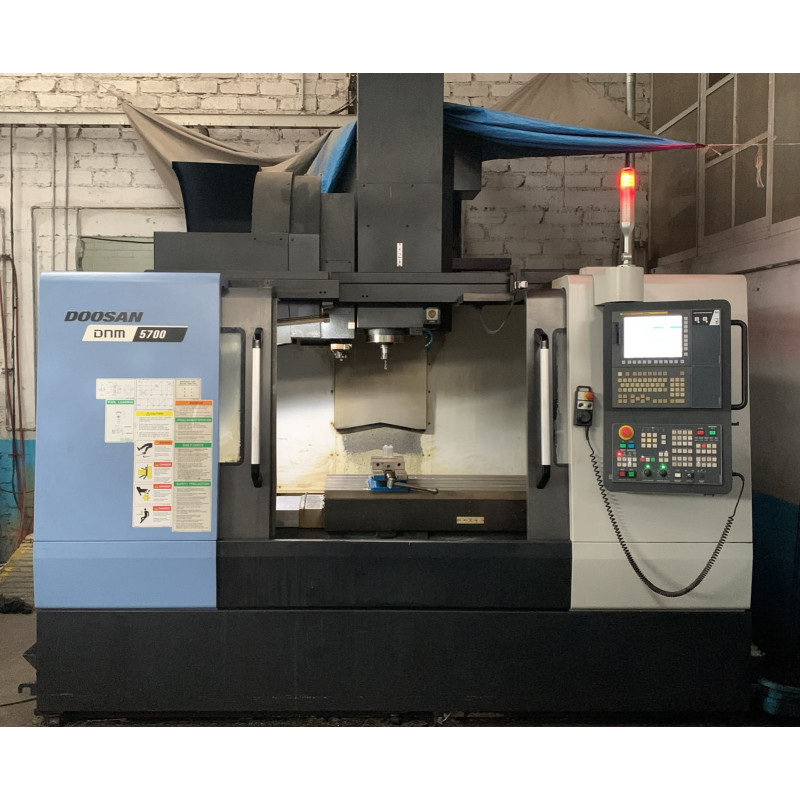

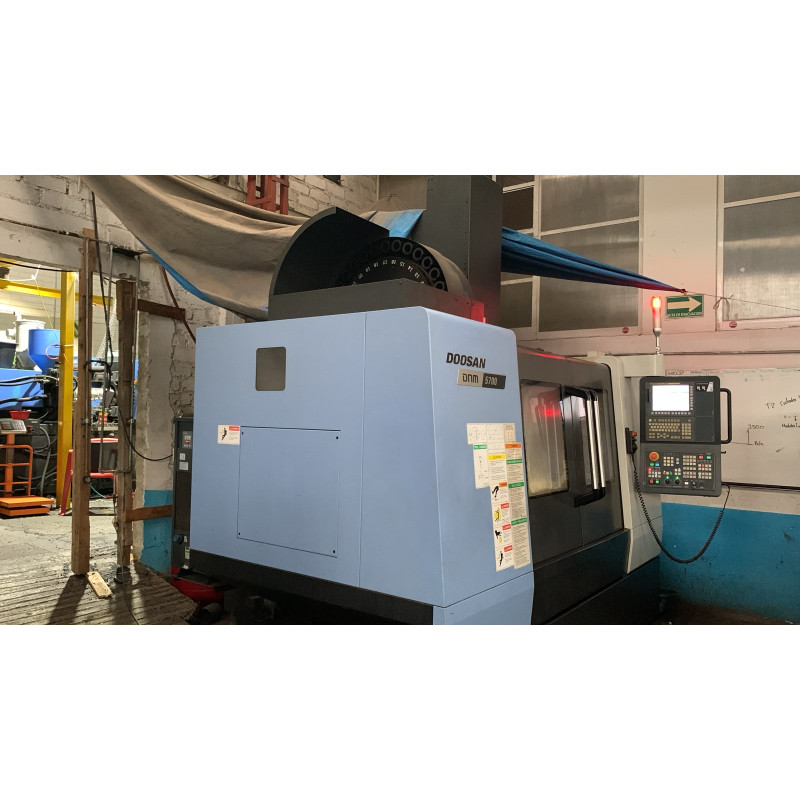

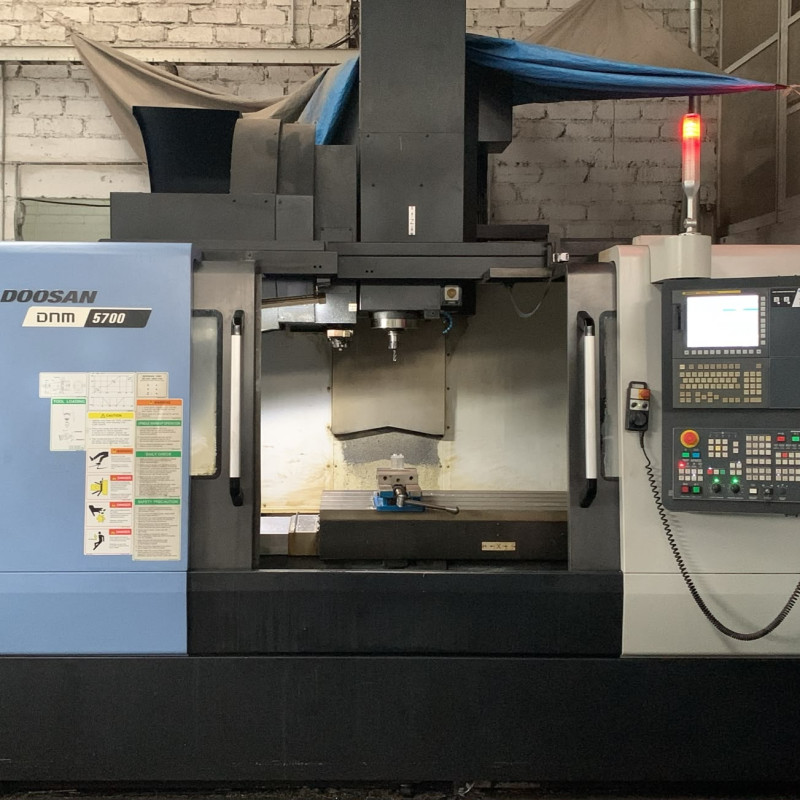

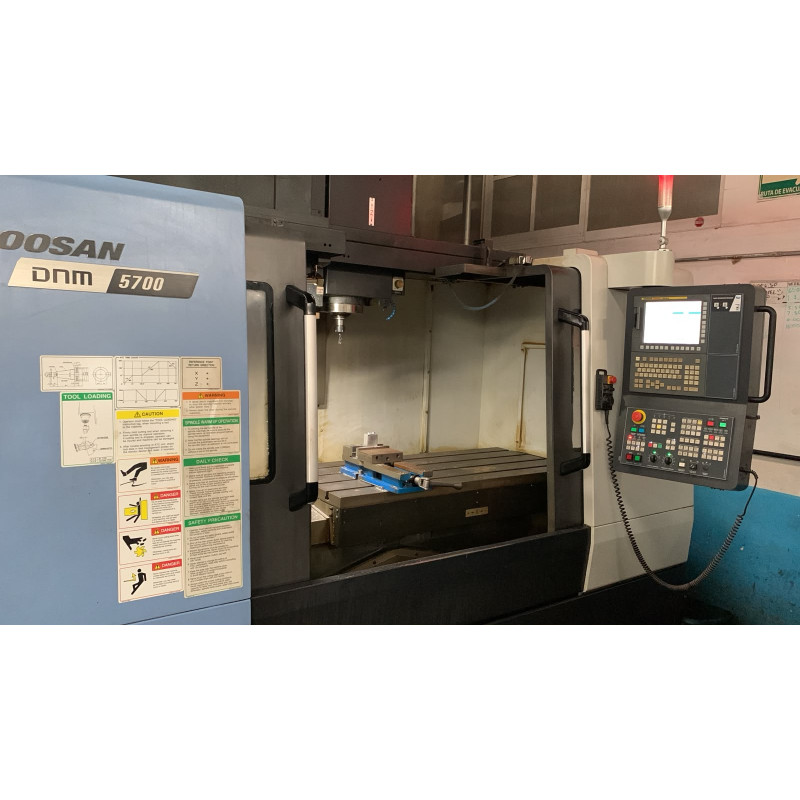

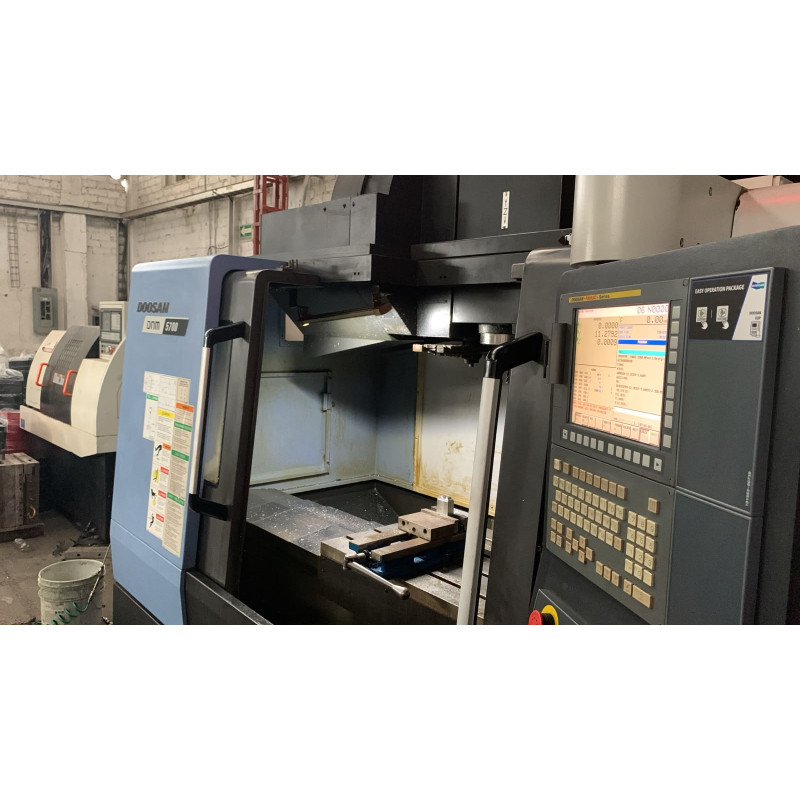

Doosan DNM5700 2017

Recorridos y ejes (Travels):

• Eje X: 1,050 mm (41.3 in)

• Eje Y: 570 mm (22.4 in)

• Eje Z: 510 mm (20.1 in)

• Distancia de la nariz del husillo a la mesa: 150 mm a 660 mm (5.9 in a 26.0 in)

Mesa de trabajo:

• Dimensiones: 1,300 x 570 mm (51.2 x 22.4 in)

• Carga máxima sobre la mesa: 1,000 kg (2,205 lbs)

• Ranuras en T: 3 ranuras de 18 mm (ancho de 104 mm entre centros)

Husillo (Spindle):

• Cono del husillo: CAT 40 / BT 40

• Velocidad máxima: 8,000 RPM (Opciones de 12,000 RPM con accionamiento directo o 15,000 RPM disponibles)

• Potencia del motor (Máxima / Continua): 18.5 kW / 15 kW (approx. 25 HP / 20 HP)

• Torque máximo: 118 Nm (87 ft-lbs)

Cambiador de herramientas (ATC):

• Tipo de herramienta: BT40 / CAT40

• Capacidad del almacén: 30 herramientas estándar (opcional de 40)

• Tiempo de cambio de herramienta (Tool-to-Tool): ~1.3 segundos

• Peso máximo por herramienta: 8 kg (17.6 lbs)
