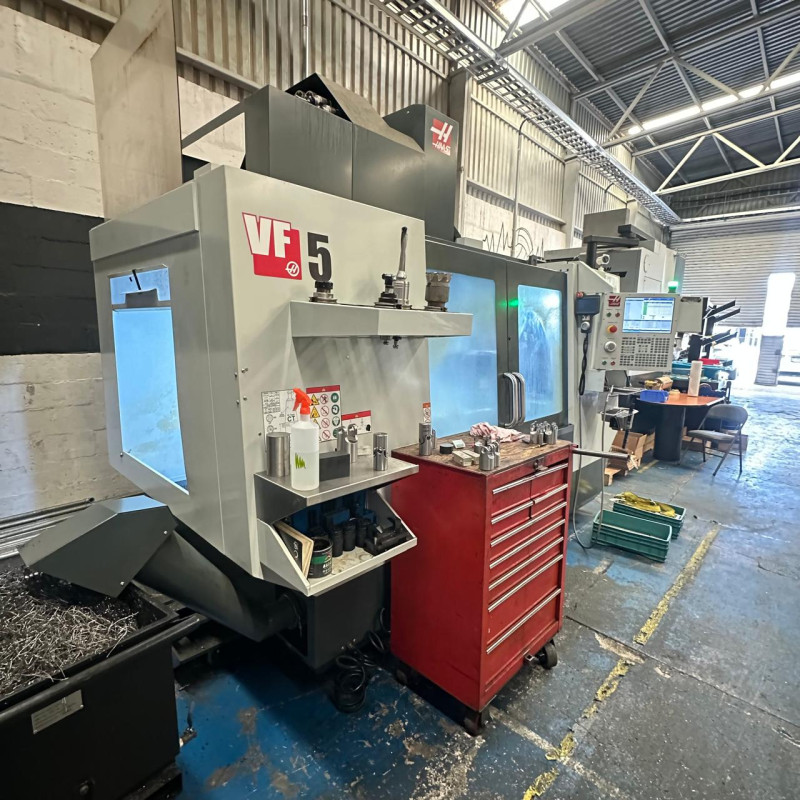

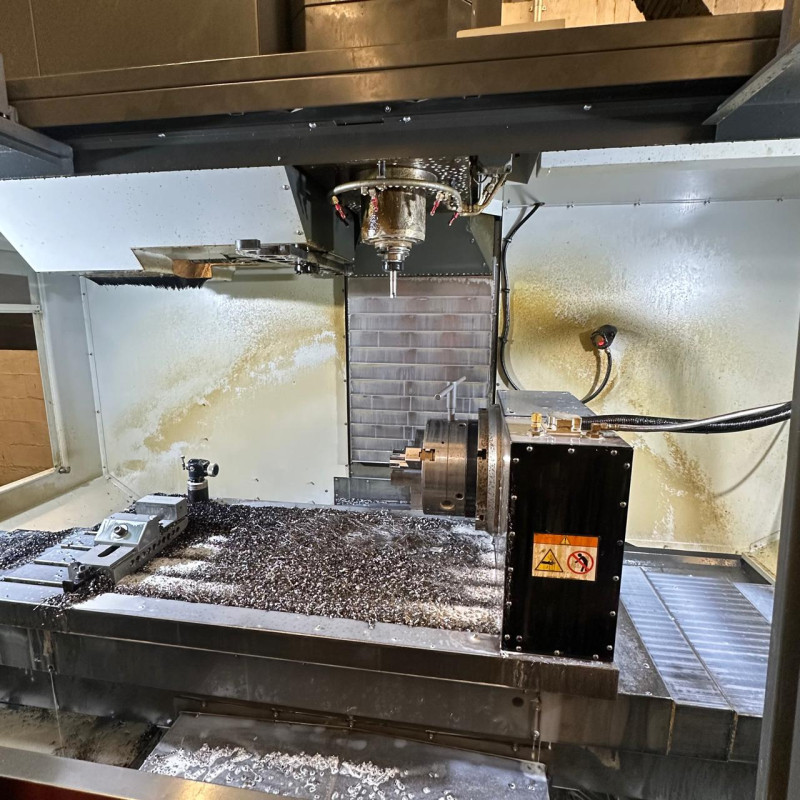

HAAS VF-5/50 2022

Especificaciones técnicas del centro de maquinado vertical Haas VF-5/50 (versión con cono pesado CAT 50 / BT 50):

Recorridos y ejes (Travels):

• Eje X: 1,270 mm (50 in)

• Eje Y: 660 mm (26 in)

• Eje Z: 635 mm (25 in)

• Distancia nariz del husillo a la mesa: 127 mm a 762 mm

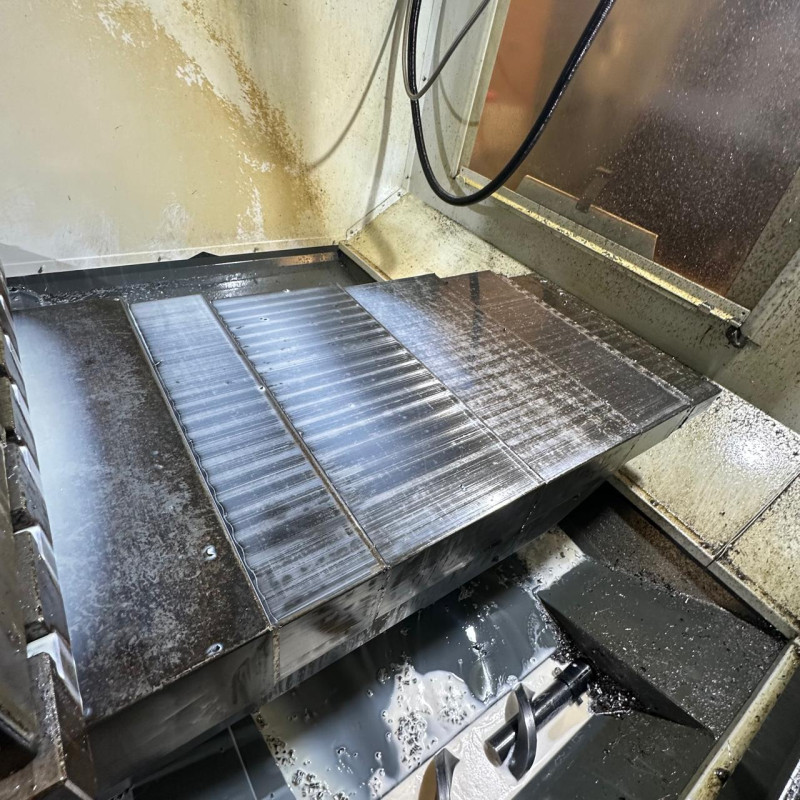

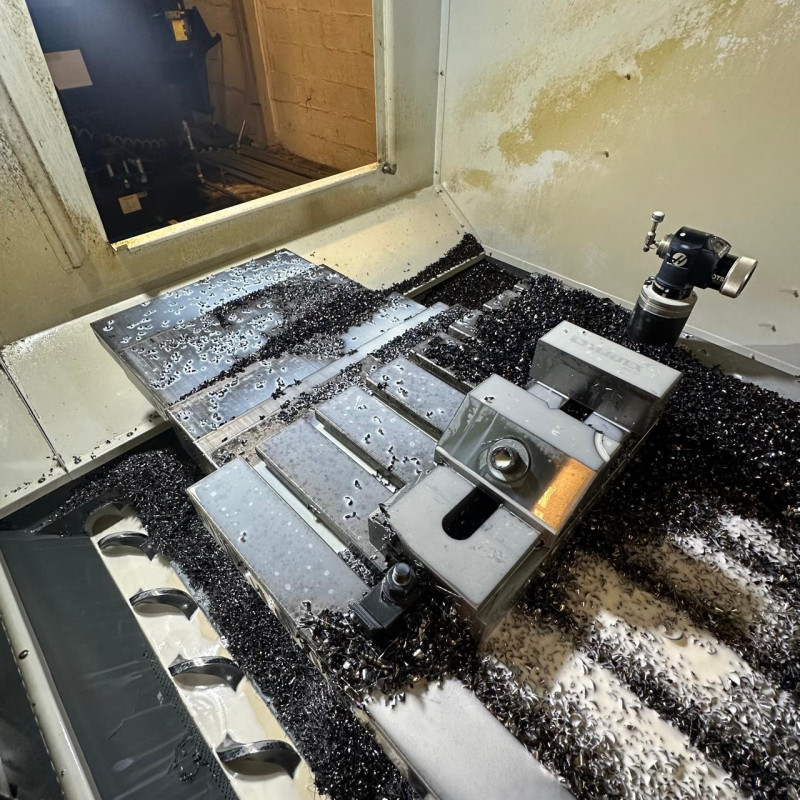

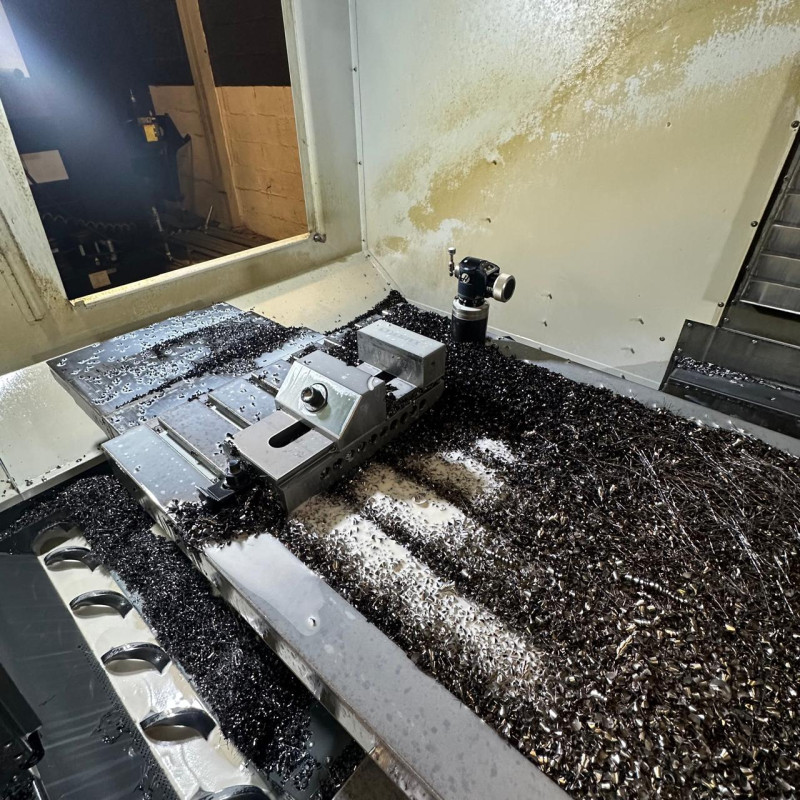

Mesa de trabajo:

• Dimensiones: 1,372 x 610 mm (54 x 24 in)

• Carga máxima sobre la mesa: 1,814 kg (4,000 lbs)

• Ranuras en T: 7 ranuras de 16 mm

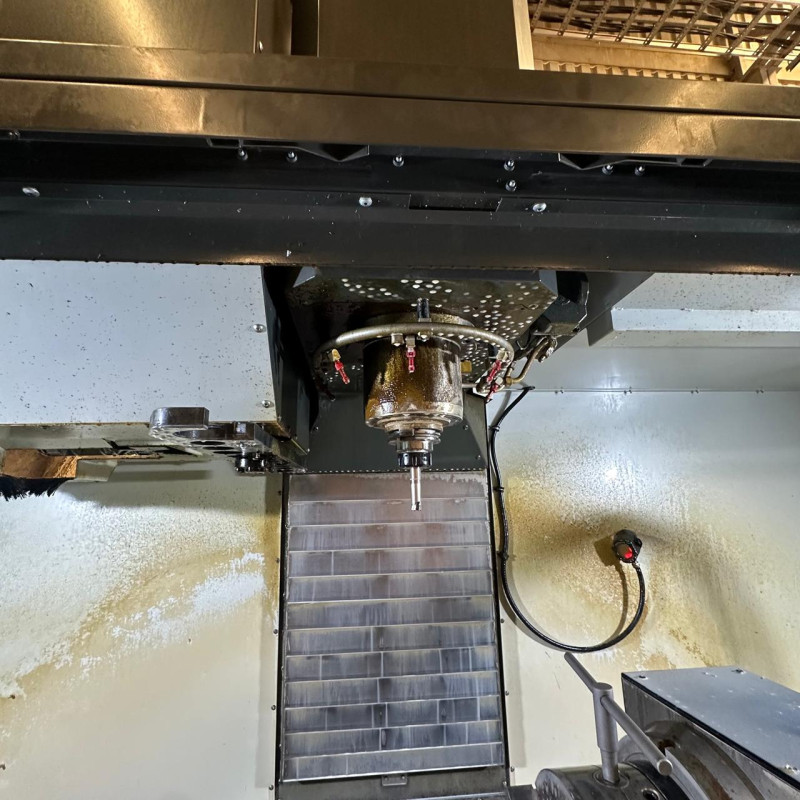

Husillo (Spindle Cono 50):

• Cono: CAT 50 / BT 50

• Velocidad máxima: 7,500 RPM

• Potencia: 30 HP (22.4 kW)

• Transmisión: Caja de engranajes de 2 velocidades (2-speed caja de engranajes)

• Torque máximo: 610 Nm @ 500 RPM

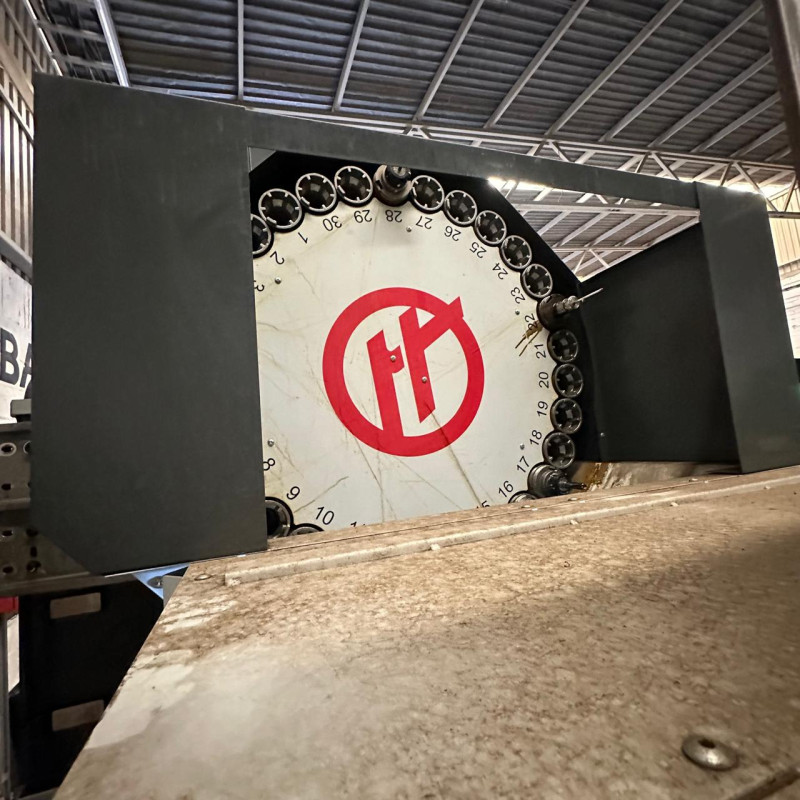

Cambiador de herramientas (ATC):

• Tipo: Montaje lateral (SMTC - Side Mount Tool Changer)

• Capacidad: 30+1 o 30+1 tipo carrusel / armado según año

• Tiempo cambio herramienta: ~4.2 segundos

Avances y rápidas:

• Avance rápido (X, Y, Z): 18 m/min (710 ipm)

• Avance máximo de corte: 12.7 m/min (500 ipm)

General / Dimensiones:

• Peso aprox. de la máquina: 6,622 kg (14,600 lbs)

• Capacidad de refrigerante: 360 Litros (95 gal)

Equipado con:

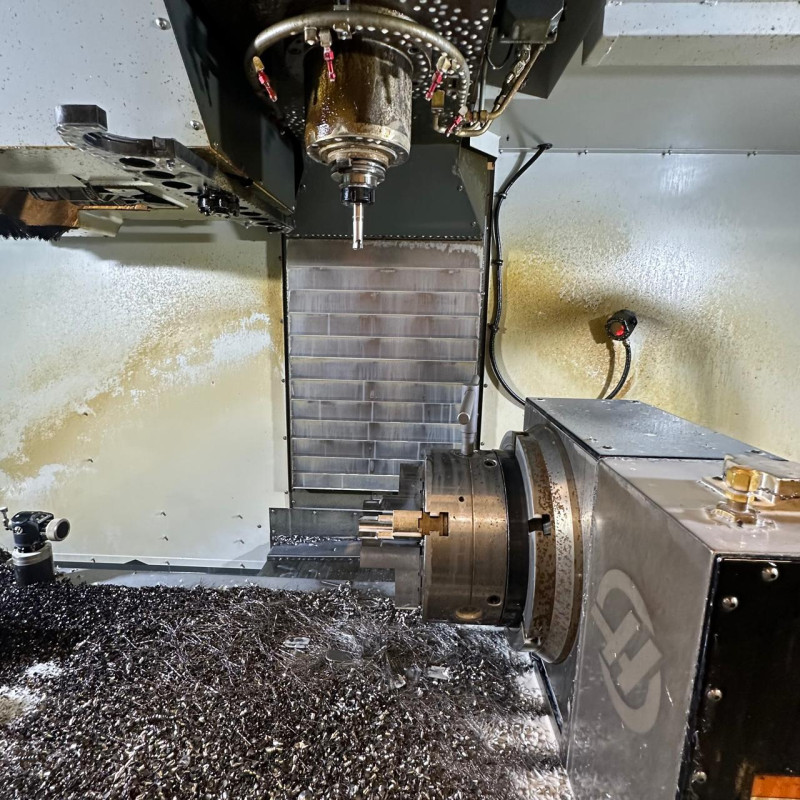

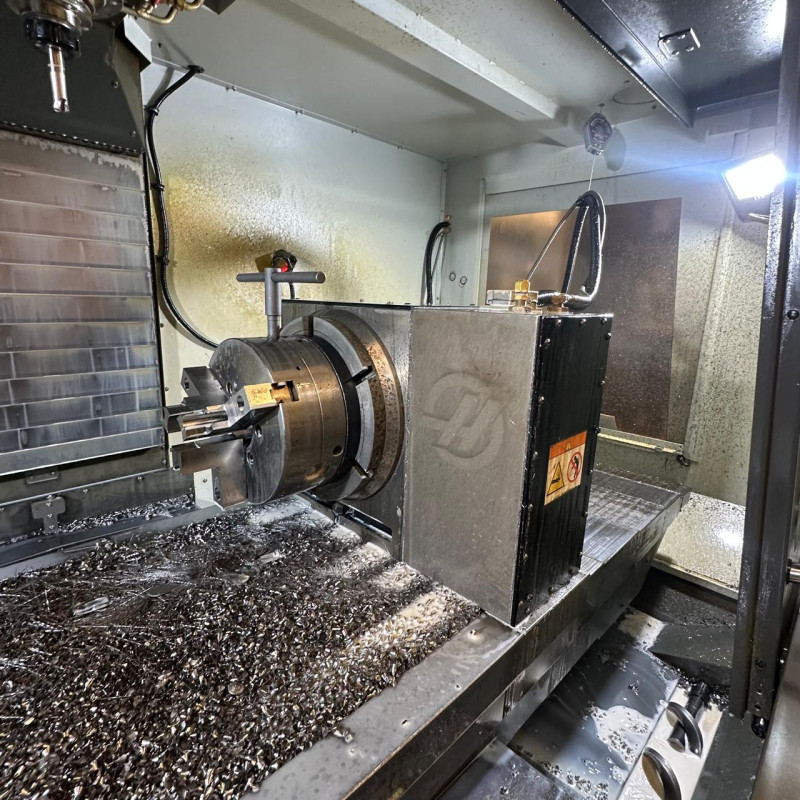

4º Eje
